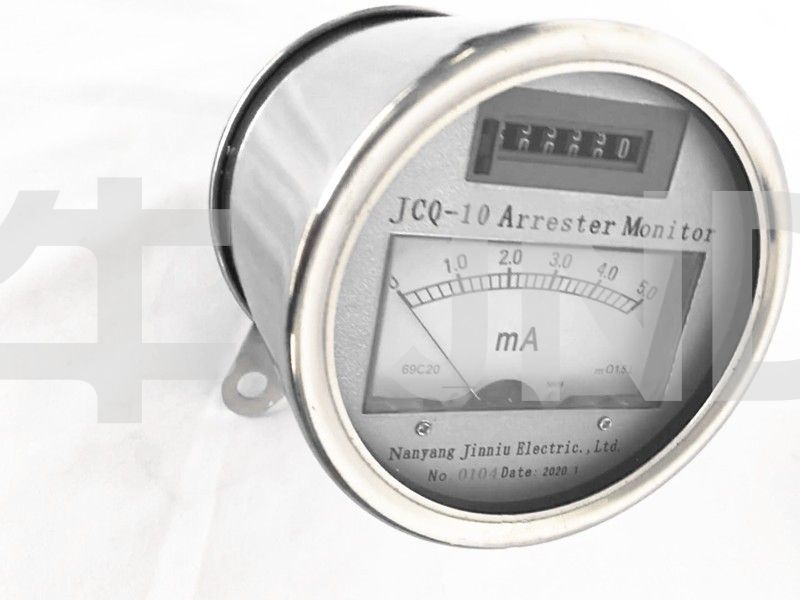

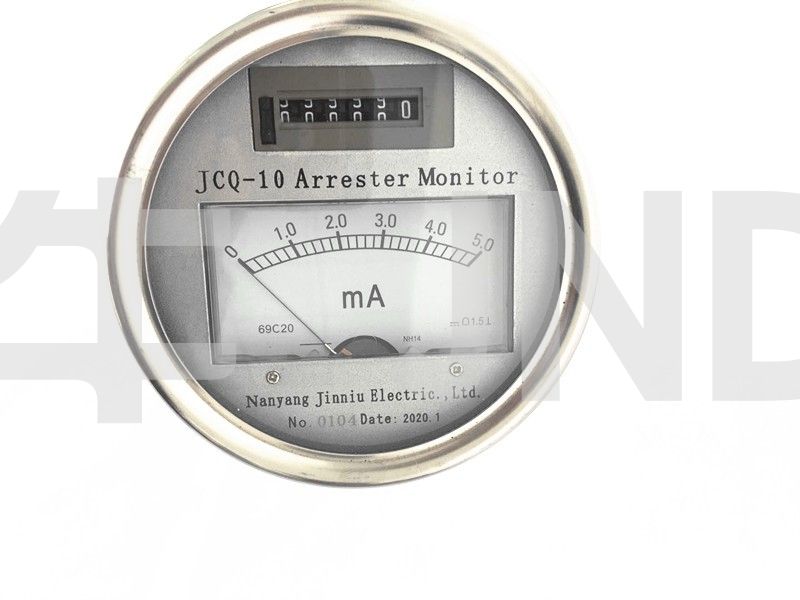

JCQ-10型避雷器監測器，是串聯在避雷器下面用來檢測泄露電流和記錄避雷器動作次數的一種裝置，用于500KV及以下電壓等級的氧化鋅避雷器，使用的環境條件與相連接的避雷器相同，避雷器監測器特點是電磁計數，電流指針指示，耐振動。
結構和性能
監測器主要由閥片，整流器，電容器，電阻，電感，觸發電路，保護器，計數電路，電磁計數量，磁電式指針電表，電流測量與轉換電路，構件及殼體等部分組成，正常使用情況下，避雷器的泄露電流，直接由磁電式指針儀表顯示出來，指針范圍分為兩檔，0-5ma及0-2ma自動換擋并有燈顯示出來，指示范圍分為兩檔，0-5ma及0-2ma自動換擋并有燈顯示，在0-10ma擋時，發光管亮，避雷器I動作時，電磁計數器累加技術，顯示器滿度后，自動回零繼續累加計數，無限循環工作，不清零！
